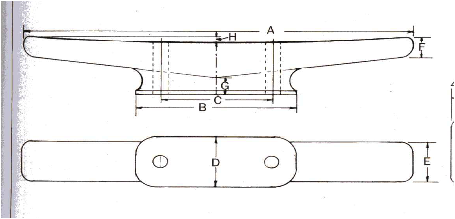

Max rep-diameter (tum) |
Total längd |
Längd på foten |
Avständ
mellan skruven |
Bredd på foten |
Bredd på toppen |
Tjocklek på hornet |
Höjd på undersida mitten |
Fasning på översida |
Total höjd |
|
|
A |
B |
C |
D |
E |
F |
G |
H |
I |
|
5/8 |
11 |
4 |
2
¾ |
1
7/8 |
1
1/2 |
½ |
7/16 |
3/16 |
1
11/16 |
|
1/2 |
8 |
3 |
1
13/16 |
1
¼ |
1 |
7/16 |
13/32 |
1/8
+ |
1
5/16 |
|
7/16 |
7 |
2
9/16 |
1
5/8 |
1 |
7/8 |
3/8 |
3/8 |
1/8 |
1
¼ |
|
3/8 |
6 |
2
3/8 |
1
½ |
7/8 |
¾ |
5/16 |
5/16 |
1/8
- |
1
1/8 |
|
1/4 |
5 |
1
3/4 |
1
1/4 |
3/4 |
5/8 |
7/32 |
7/32 |
3/32 |
1 |
|
Max rep-diameter (mm) |
Total längd |
Längd på foten |
Avständ
mellan skruven |
Bredd på foten |
Bredd på toppen |
Tjocklek på hornet |
Höjd på undersida mitten |
Fasning på översida |
Total höjd |
|
|
A |
B |
C |
D |
E |
F |
G |
H |
I |
|
15,6 |
275 |
100 |
56,3 |
46,9 |
37,5 |
12,5 |
10,9 |
4,7 |
42,2 |
|
12,5 |
200 |
75 |
45,3 |
31,3 |
25 |
10,9 |
10,2 |
3,2 |
32,2 |
|
10,9 |
175 |
64 |
40,6 |
25 |
21,9 |
9,4 |
9,4 |
3,1 |
31,2 |
|
9,4 |
150 |
59,4 |
37,5 |
21,9 |
18,8 |
7,8 |
7,8 |
3 |
28,1 |
|
6,3 |
125 |
43,8 |
31,3 |
18,8 |
15,6 |
5,5 |
5,5 |
2,3 |
25 |
