Tillverkning av en spantlimningsjigg för att lammellimma spant.

Lammellimmade spant blir starka o styva. Att göra en spantlimningsjigg är inte så svårt. Bandsåg, klyvsåg och planhyvel. Det går säkert att köpa hyvlat virke i rätta dimensioner samt en ca 20 mm tjock lammelträskiva. Här nedan är det bilder på hur jag gjorde min spantjigg och ritningar Ritning 1 (pdf) och Ritning 2 (pdf) som jag använde för att tillverka 26 spant till Tärnungen T-u 25 Mia våren 2007. Hur måtten skall vara beror på hur stora spant man limma och vilken radie de skall ha. Till detalj A (spantbordet) är det bra att använda tjock lammelträskiva. Lättare att få bordet plant o jämt med lamellträskiva.

När jag limmade mina spant till Tärnungen så hade jag alltid små underlag av trä på ca 4 mm mellan spantet jag limmade och spantjiggens bord. Ovanpå underlaget så lade jag byggplast så att överblivet lim från lamellerna kunde rinna ner på plasten för att inte kladda ned och framför allt att inte härda fast på spantjiggens bord. Jag gjorde också spanten drygt dubbelt så breda när jag limmade. Efter det att spanten härdat så klöv jag spantet i bandsågen och fick på så sätt spant både till sb o bb på en limning.

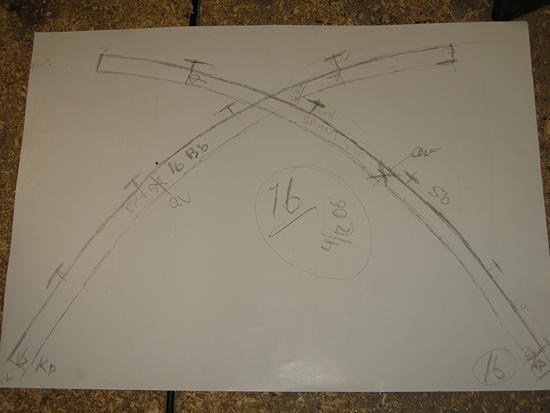

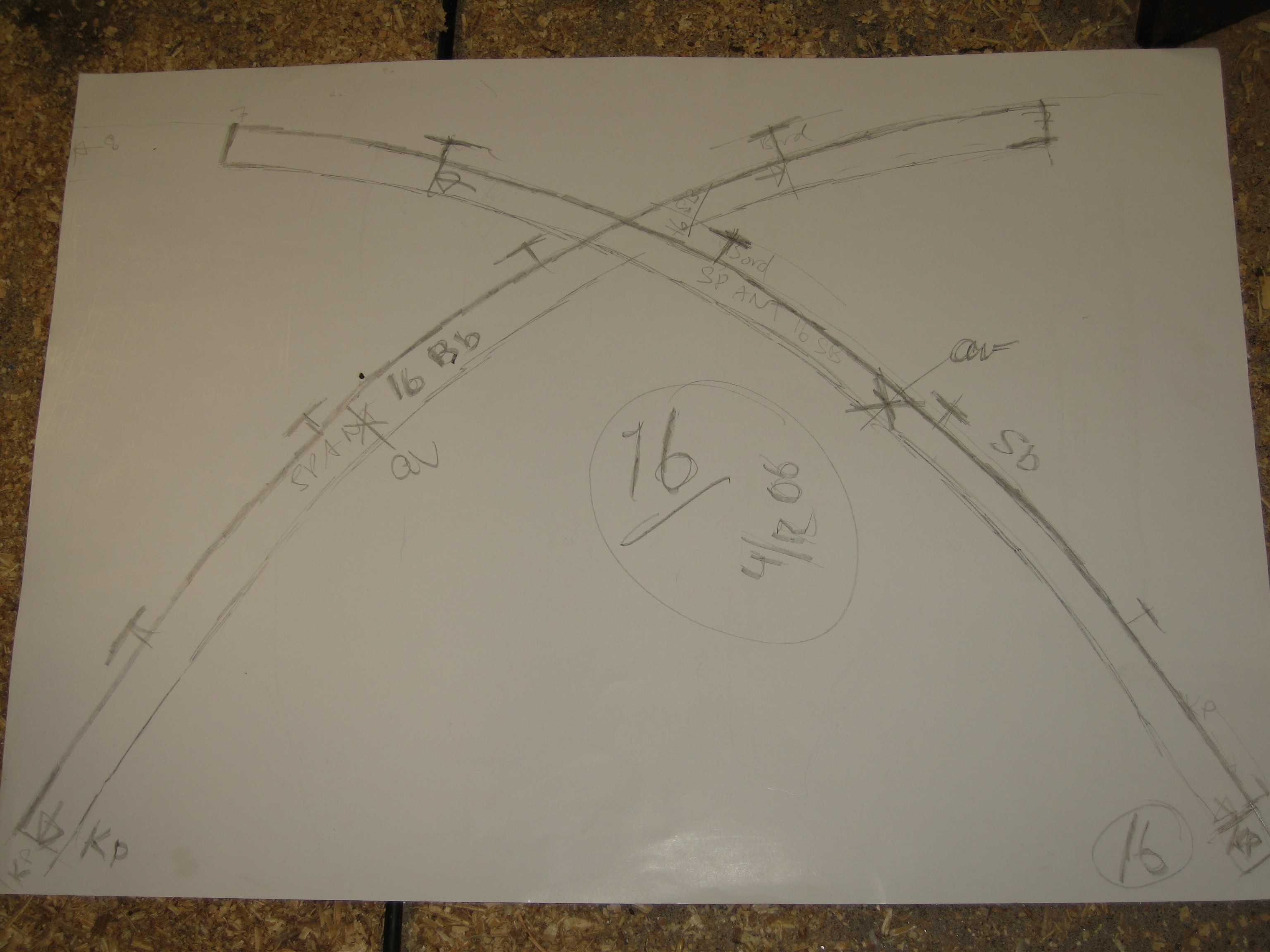

Ritning på spant nr 16 både sb o bb på samma papper.

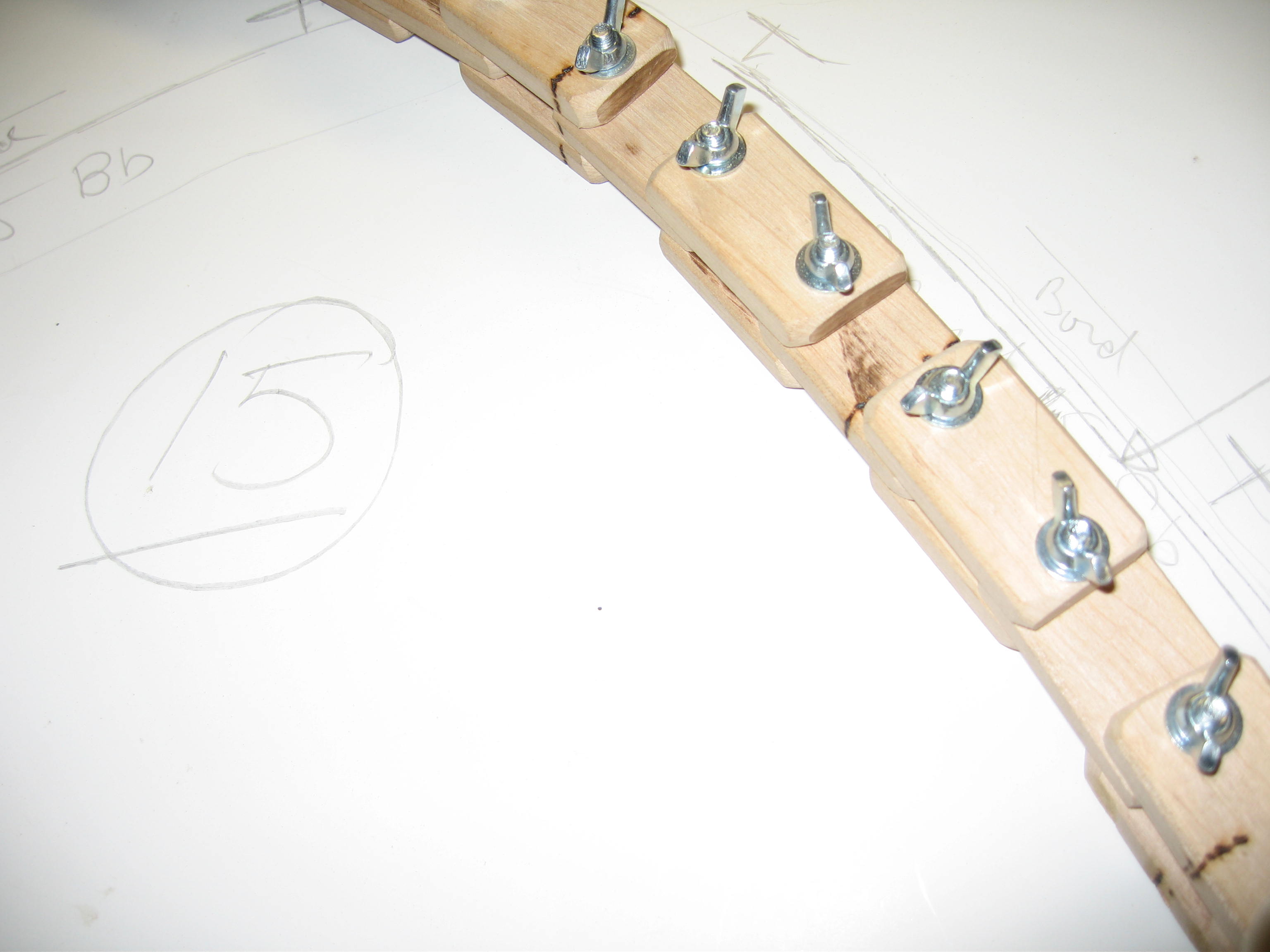

Detalj på vrangbågen. Spant nr 15.

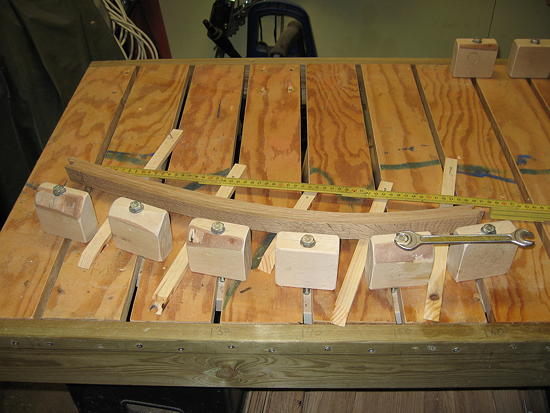

Spantjiggen som jag gjorde. Jag skulle byta 26 spant. 13 st på bb och 13 st på sb. Bytte parvis.

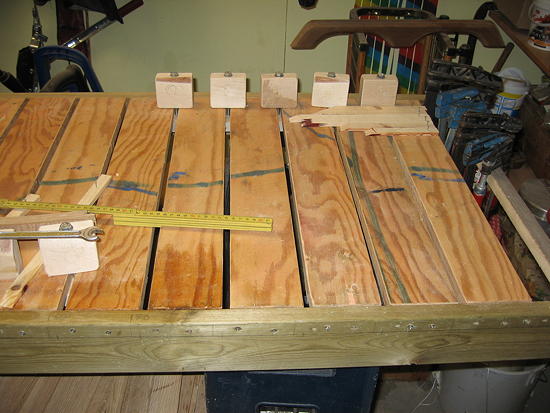

Klotsarna kunde jag flytta enkelt efter behov.

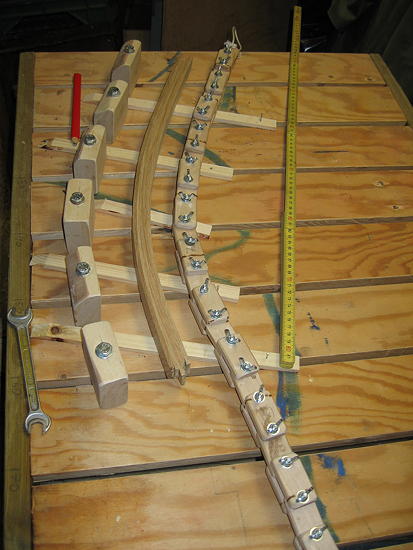

Visar bild på vrangbågen, det färdiga spantet och klotsarna på jiggen.

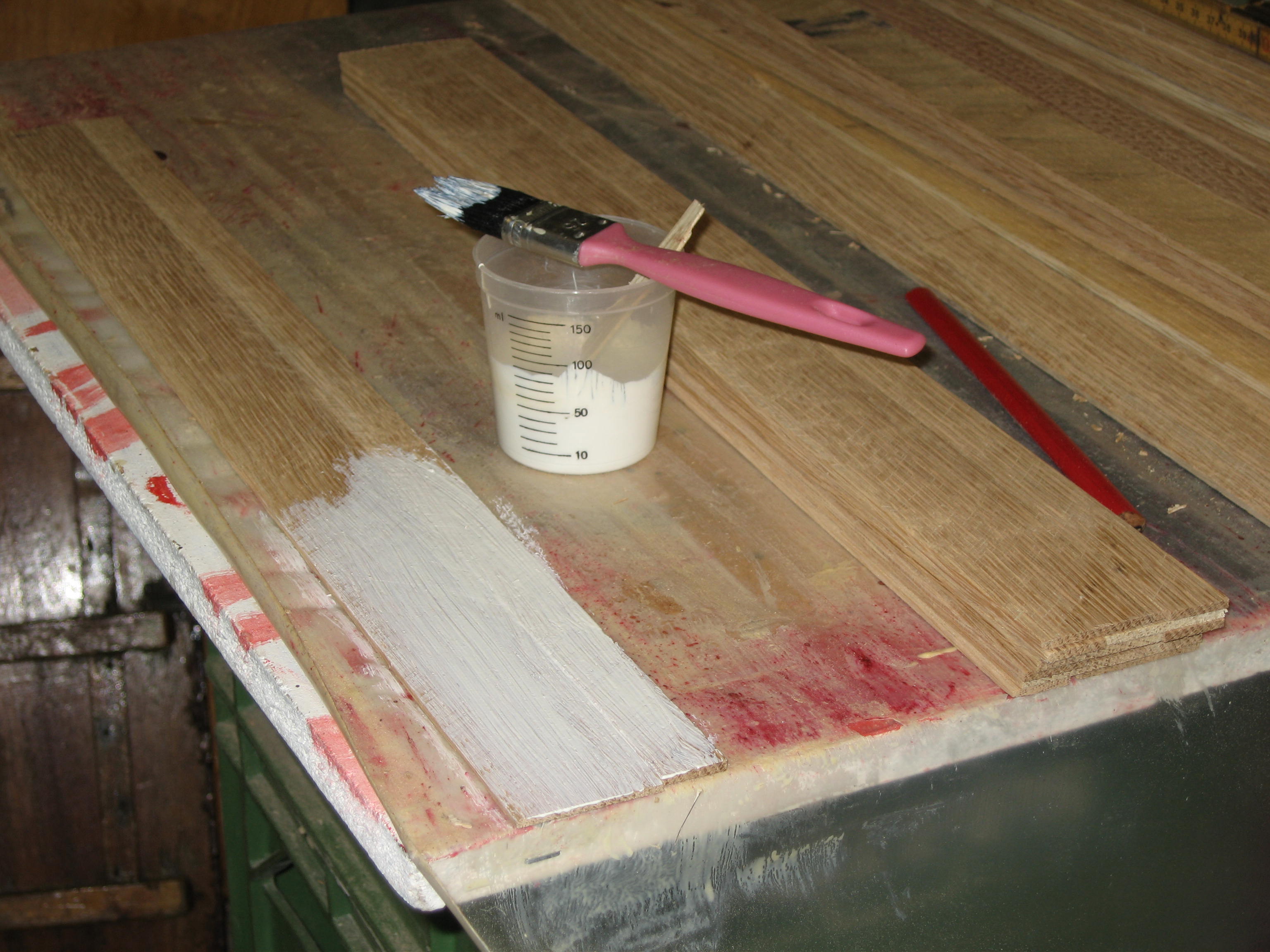

Limmar paketet som skall in i jiggen sedan.

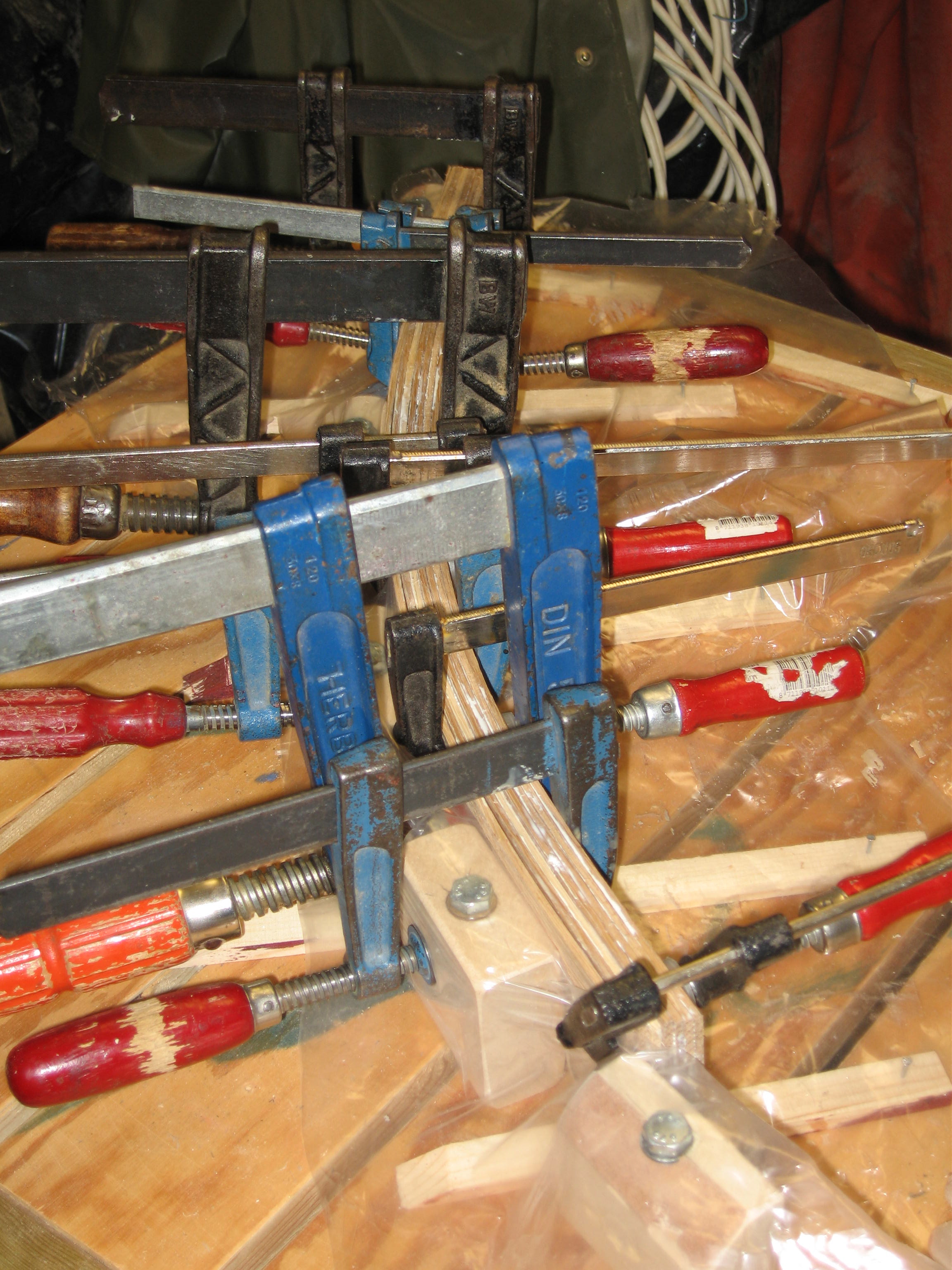

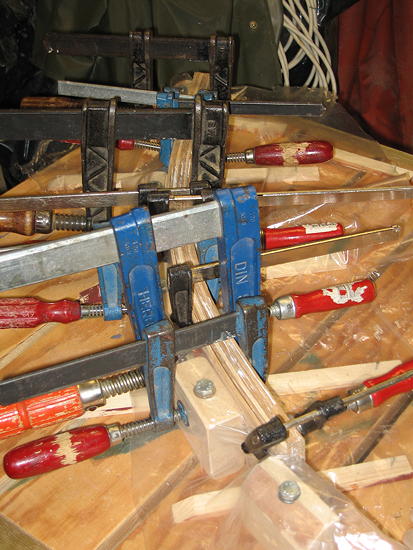

Tvingar i arbete i ett dygn.

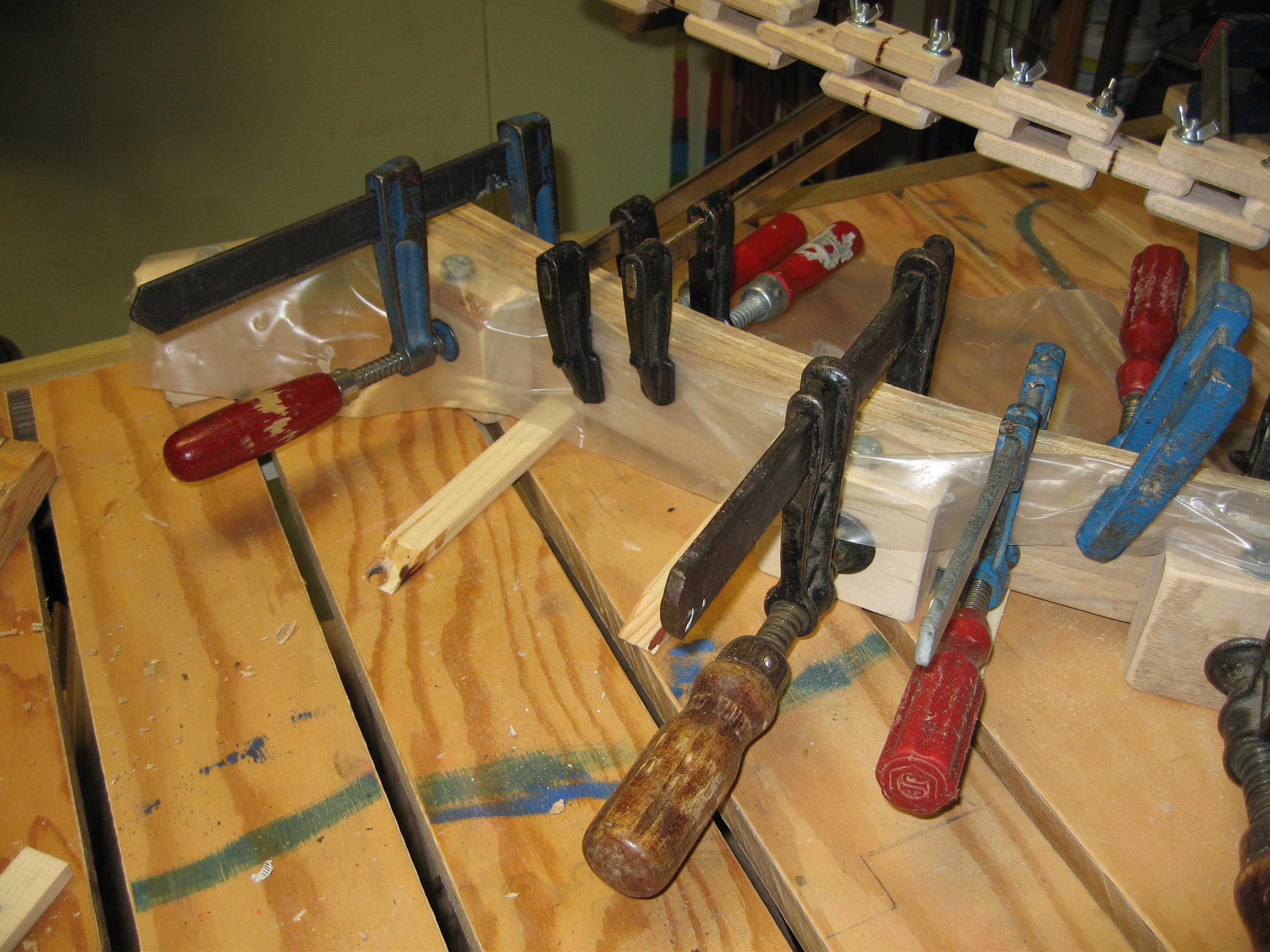

Tvingarna kämpar på.

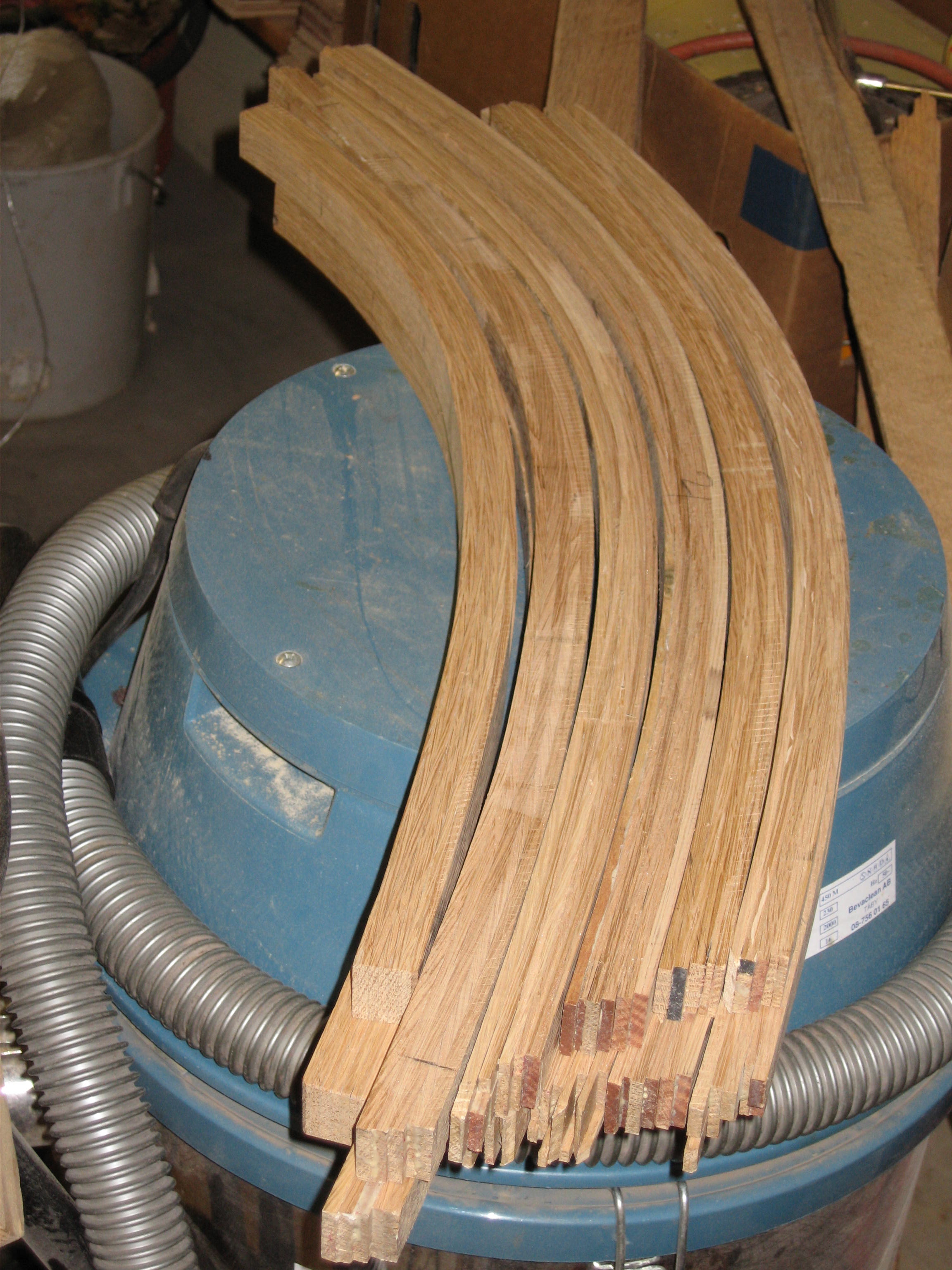

Färdiga lamelllimmade ekspant. Skall slipas och kapas till så de passar in på plats.
