Albin - justering av backläget på O-11, O-21, O-41, O-411 och AL-23.
OBS!!!!!! på O-41 O-411 och AL-23 sitter denna spännskruv under oljepåfyllningslocket till backslaget.
Albin - justering av backläget på O-11, O-21, O-41, O-411 och AL-23. |
||
| Justering av backläget på backslaget |

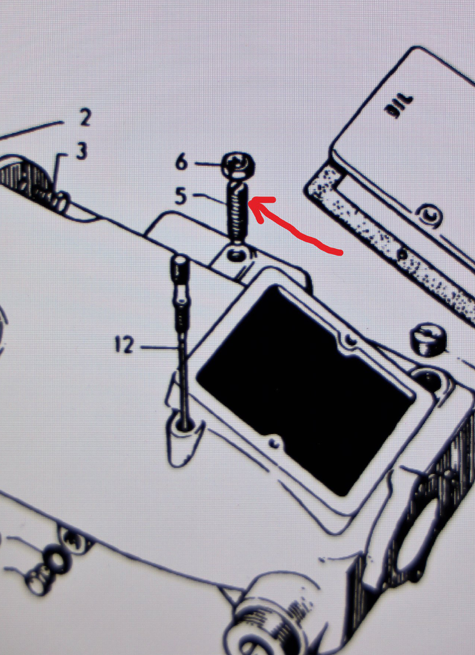

Justering av backläget på O-11 och O-21. Backslaget till O-11 och O-21 är exakt samma och blev ett av dom bästa backslagen som Albin konstruerade. Det är uppbyggt på en planetväxel med lameller för framläget. När manöverspaken dras bakåt trycks ett bromsband ihop och låser planethuset och då snurrar kugghjulen inne i planetväxeln och vänder rotationsriktningen till back och då är framlamellerna frilagda. Om backmekaniismen trycker för dåligt på bromsbandet spänner man justerskruven här på bild ett 1/4 varv åt gången tills bromsbandet låser planethuset ordentligt och utgående axel backar. OBS!!!!!! på O-41 O-411 och AL-23 sitter denna spännskruv under oljepåfyllningslocket till backslaget. |
|
|
||
| Det är lite finlir innan man kommer fram till allt, fram/back/friläge/slirning | ||
| Backslaget till AL-23 är uppbyggt på samma sätt som O-21 men det är större och kraftigare, men justerskruven till back sitter under oljepåfyllningslocket till backslaget. | ||
